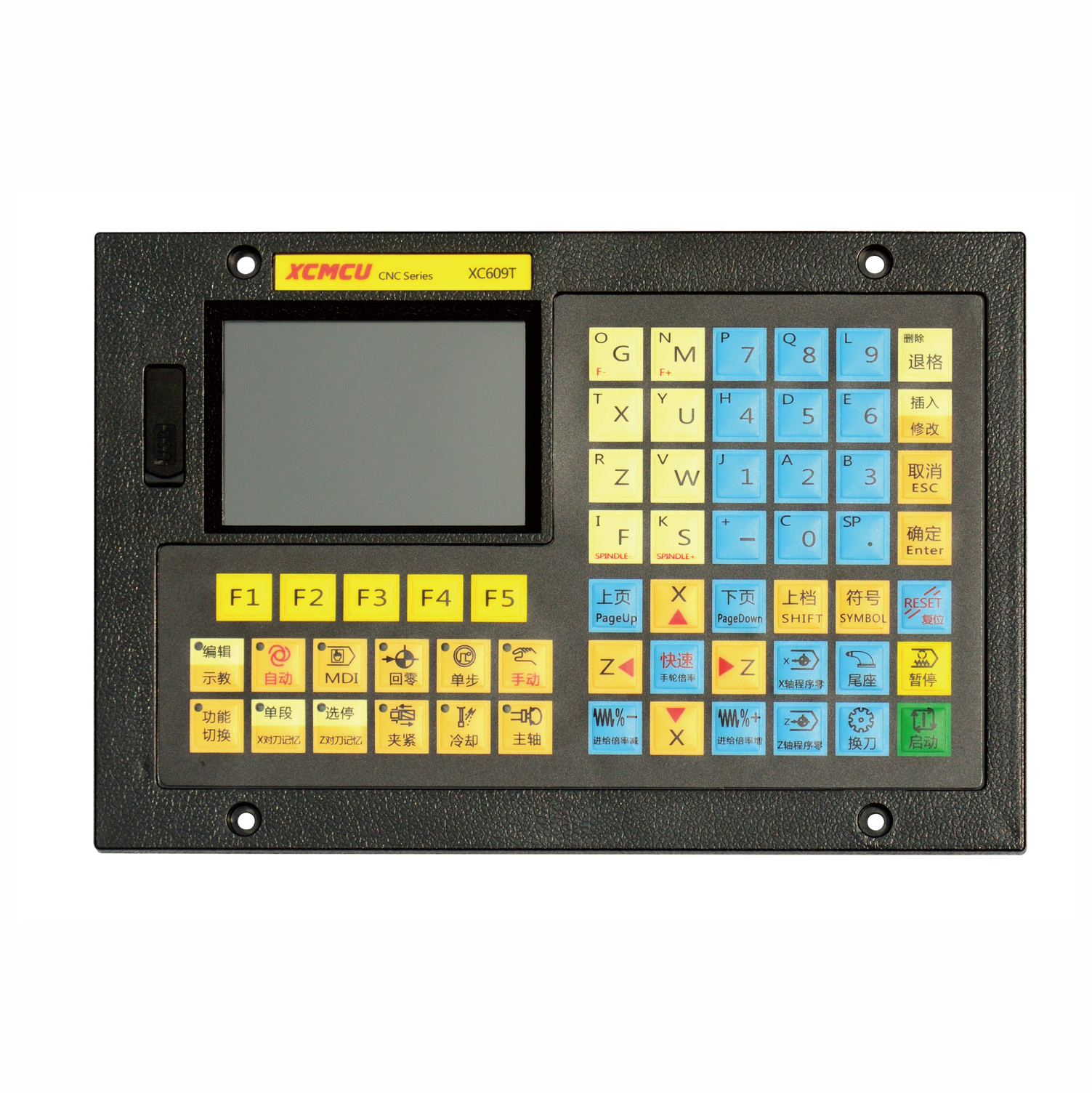

XC609T系列車床數控系統

產品描述：XC609T系列車床數控系統
在線訂購

XC609T系列車床數控系統為我公司研制的數控車床用數控系統。采用國際標準G代碼編程，全屏幕編輯程序，中英文操作界面。系統操作簡單直觀，通過編程可以完成外圓、端面、切槽、錐度、圓弧、螺紋、攻絲、深孔鉆等加工，支持變頻主軸伺服主軸控制，支持電動刀架，輸入輸出自定義，輸入輸出口擴展等功能，具有很高的性價比。

XC609T系列軟硬件特性：

★基于32位微處理器，全聯動， 0.001mm插補精度，最高速度12米/分

★采用3.5英寸彩色寬屏LCD, 分★國際標準G指令。

★零件程序全屏幕編輯，內置512M海量程序空間，可儲存200個零件程序。

★具備USB接口，支持U盤文件讀寫、數據備份和U盤直接加工（DNC）。

★輸入24(可擴展至96)點，輸出24(可擴展至96)點（自定義），靈活方便。

★中/英文操作界面，完整的幫助信息，操作更方便。

★支持多級操作權限，方便設備管理，具備限時系統鎖定功能。

技術規格

基本功能
控制軸數	2軸（X、Z)
聯動軸數	全聯動
模擬主軸	2路
主軸倍率	50%~120%
最小指令單位	0.001毫米
最大指令值	±99999999×最小指令單位
快速進給速度	12000毫米/分
快速進給倍率	F0, 25%, 50%, 100%
切削進給速度	12000毫米/分
進給速度倍率	10%～150%
電子齒輪比	1～65535: 1～65535
自動加減速	有
定位	G00 (可直線插補定位）
插補	直線（G01)、圓弧（G02/G03/G05)
返回參考點	自動返回參考點（G28)
LCD	3.5英寸TFT液晶屏，分辨率480X320
MDI軟體鍵	5個
單步進給	x1，x10，x100
通訊接口	U 盤接口
外置手輪接口	有
I/O 接口	24/24(可擴展至96/96)
暫停（秒）	有
準停狀態	有
準停	有
存儲行程檢查	有
MDI運轉	有，支持多段運行
復位	有
選停開關	有
單段運行	有
程序保護開關	有
自診斷功能	有
緊急停	有
電源	DC24V
坐標系	G50設置坐標
自動坐標系設定	有
小數點輸入	有
輔助功能
輔助功能	M2位數，M代碼自定義，手動/MDI/自動方式控制主軸正轉、反轉、停止；控制冷卻液啟停。
主軸功能
主軸功能	模擬主軸,雙主軸
編輯操作
編輯功能	參數、診斷按位輸入、程序編輯、MDI多程序段執行
存儲容量	512M
存儲程序個數	200個
程序名的顯示	中文、英文、數字、組合
程序行查找	有
跳過任選程序段	有
程序開關	有
顯示
顯示	中文，英文
加工時間、零件數顯示	有
主軸轉速，M/S指令	有
主機尺寸
外形尺寸（長×寬×厚）	235×158×80
開孔尺寸（長×寬）	215×127
