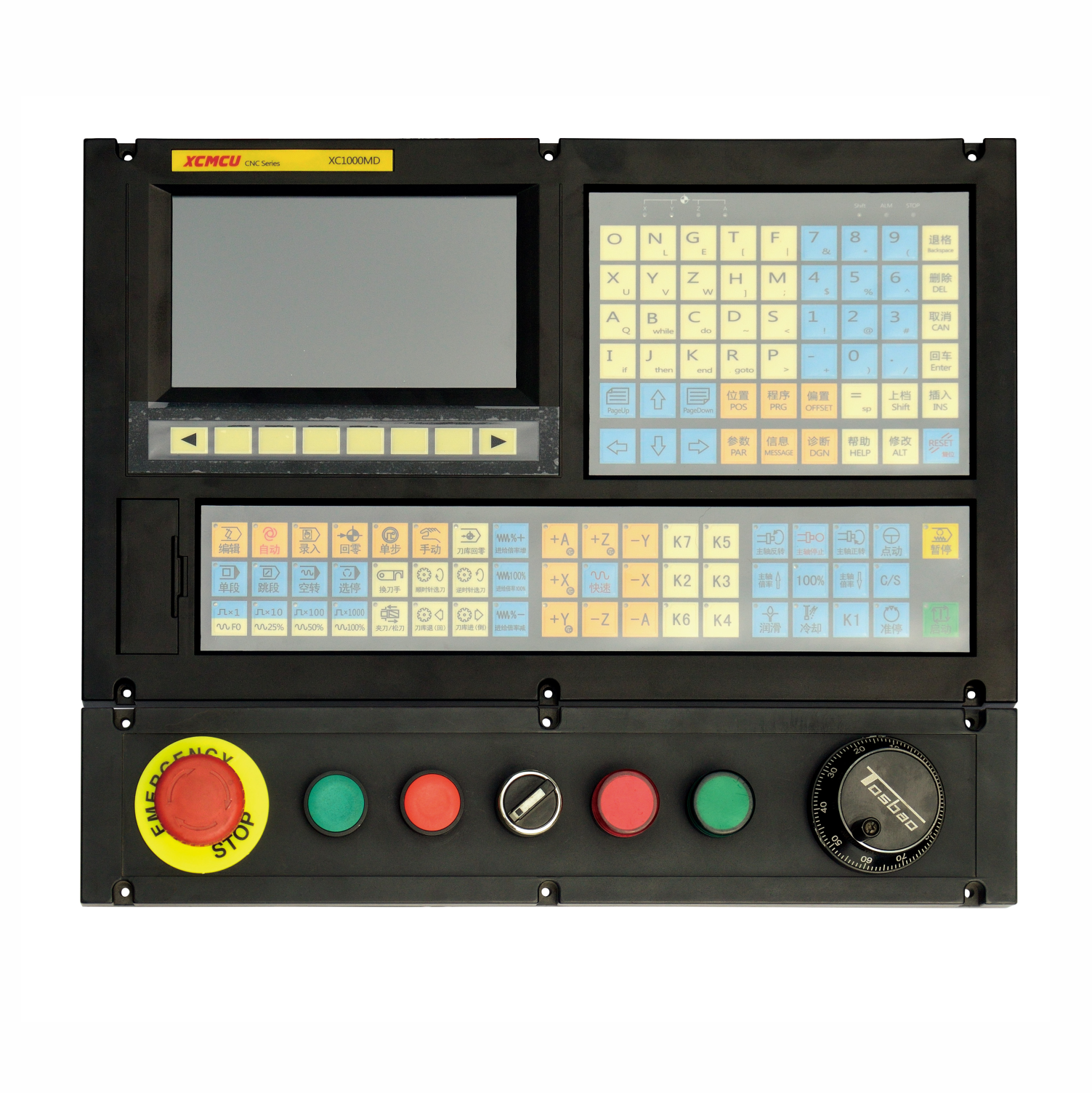

XC1000MD雕銑鉆攻多功能數控系統

產品描述：XC1000MD雕銑鉆攻多功能數控系統
在線訂購

XC1000MD雕銑鉆攻多功能數控系統為我公司研制的新一代數控系統。支持雕、銑、鏜、攻、鉆加工及自動上料。采用了32位高性能微處理器，運用實時多任務控制技術和硬件插補技術，四軸聯動，0.001mm插補精度，最高速度12米/分。是精雕機、加工中心、數控銑床、數控鉆床、專用機床、自動化設備、送料機器人等的最佳選擇。

XC1000MD數控系統軟硬件特性：

★基于32位微處理器，四軸聯動，0.001mm插補精度，最高速度12米/分。

★10000條/秒的加工程序處理能力，前瞻小線段算法，可實現高速小線段加工。

★具有高速高精控制功能，采用多段預讀、速度平滑自動加減速等多項控制技術，具有圓弧插補精度控制功能。

★采用7英寸彩色寬屏LCD, 分辨率800x480， Windows界面風格。配備8個軟功能鍵，操作簡單易學。提供參數分類、報警日志、系統診斷等豐富顯示界面，方便調試維修。

★國際標準G指令，兼容FANUC系統指令。

★40種G指令，支持鉆孔循環、攻絲循環、自動倒角、語句式宏指令和宏程序調用。

★適配伺服主軸，支持主軸定位、剛性攻絲等功能。適配變頻主軸，具備編碼器電子齒輪功能。

★零件程序全屏幕編輯，內置1G海量程序空間，可儲存N個零件程序。

★具備USB接口，支持U盤文件讀寫、數據備份。

★輸入48點，輸出48點（自定義），靈活方便。

★中/英文操作界面，完整的幫助信息，操作更方便。

★系統采用插補前加減速控制，并可跨多段加減速。

★豐富的軟件控制功能：宏程序B、局部坐標系、機床坐標系等。

★支持多級操作權限，方便設備管理，具備限時系統鎖定功能。

★支持UG、Mastercam、PowerMill、FeatureCAM、ArtCAM、JDPaint、文泰等第三方軟件G代碼文件。

技術規格

基本功能
控制軸數	4軸（X、Y、Z、A)，A可以選擇為直線軸或旋轉軸
聯動軸數	4軸聯動
數字主軸	1
模擬主軸	1
軸類型	直線軸、旋轉軸
主軸監控	有
最小指令單位	0.001毫米
最大指令值	±99999999×最小指令單位
快速進給速度	12000毫米/分
快速進給倍率	F0, 25%, 50%, 100%
切削進給速度	12000毫米/分
進給速度倍率	0～150%
電子齒輪比	1～65535: 1～65535
自動加減速	有
手動連續進給	4軸
定位	G00 (可直線插補定位）
插補	直線（G01)、圓?。?/span>G02/G03)、螺旋線插補
高速高精功能	多段預讀，速度平滑處理，跨段自動加減速，拐角和圓弧控制
返回參考點	自動返回參考點（G28)，自動返回第2、3參考點（G30)
LCD	7英寸TFT液晶屏，分辨率800x480
MDI軟體鍵	8個
單步進給	x1，x10，x100
通訊接口	U 盤接口
外置手輪接口	有
I/O 接口	48/48
暫停（秒）	有
準停狀態	有
準停	有
存儲行程檢查	有
MDI運轉	有，支持多段運行
復位	有
跳段開關	有
空運轉	有
單段運行	有
程序保護開關	有
自診斷功能	有
緊急停	有
電源	單相 AC220V+10%-15%，50Hz±1Hz
坐標系	機床坐標系（G53)，工件坐標系（G92，G54～G59)，局部坐標系（G52)，坐標系平面指定
自動坐標系設定	有
小數點輸入	有
輔助功能
輔助功能	M2位數，M代碼自定義，手動/MDI/自動方式控制主軸正轉、反轉、停止；控制冷卻液啟停；控制潤滑啟停等
輔助功能鎖住	有
主軸功能
主軸功能	檔位控制（S01～S08)、模擬控制（S4位數)、主軸定位
剛性攻絲	支持
主軸模擬輸出	有
刀具功能
刀具功能	支持自動換刀，支持分中對刀，三點定圓心對刀
刀具補償存儲器	-9999.999～9999.999，99 個
刀具補償	長度補償,半徑補償
編輯操作
編輯功能	參數、診斷按位輸入、程序編輯、MDI多程序段執行
存儲容量	1G
存儲程序個數	N個
程序名的顯示	中文、英文、數字、組合
程序行查找	有
跳過任選程序段	有
程序開關	有
顯示
顯示	中文，英文
加工時間、零件數顯示	有
實際速度顯示	有
主軸轉速，M/S/T指令	有
主機尺寸
外形尺寸（長×寬×厚）	420×247×100
開孔尺寸（長×寬）	393×233
