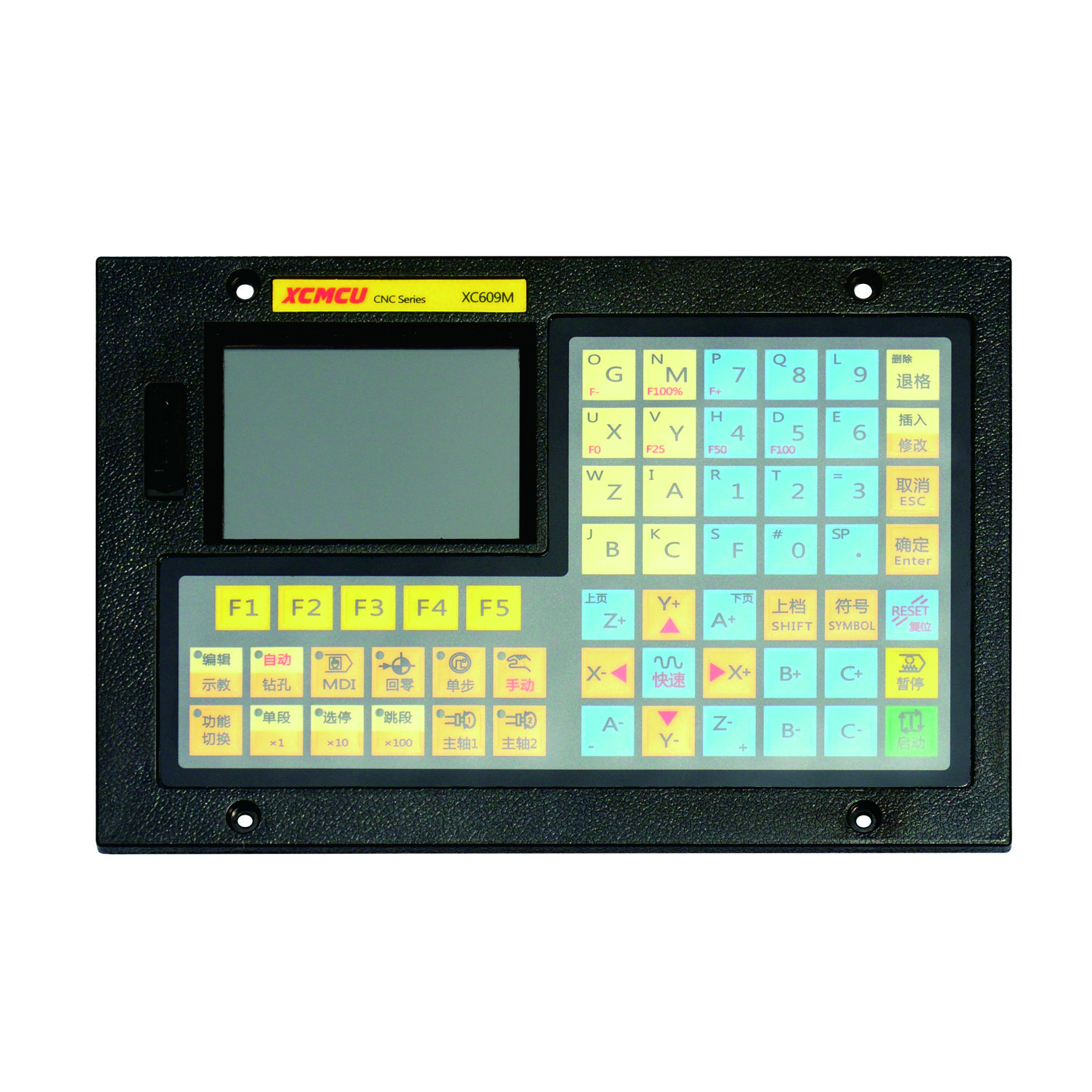

XC609M系列多功能多用途數控系統支持銑、鏜、攻、鉆加工及自動上料。采用了32位高性能微處理器,運用實時多任務控制技術和硬件插補技術,全聯動,0.001mm插補精度,最高速度12米/分。是數控鉆床、專用機床、自動化設備、送料機器人、坐標機器人等的最佳選擇。
XC609M系列軟硬件特性:
★基于32位微處理器,全聯動,0.001mm插補精度,最高速度12米/分。
★可同時運行3個程序(1個主程序,2個副程序)方便加工,上料,下料程序編寫。
★采用3.5英寸彩色寬屏LCD, 分辨率480X320, Windows界面風格。配備5個軟功能鍵,操作簡單易學。提供參數分 類、報警日志、系統診斷等豐富顯示界面,方便調試維修。
★國際標準G指令,兼容FANUC系統指令。
★40種G指令,支持鉆孔循環、攻絲循環。
★零件程序全屏幕編輯,內置512M海量程序空間,可儲存500個零件程序。
★具備USB接口,支持U盤文件讀寫、數據備份。
★輸入24(可擴展至96)點,輸出24(可擴展至96)點(自定義),靈活方便。
★中/英文操作界面,完整的幫助信息,操作更方便。
★系統采用插補前加減速控制。
★支持多級操作權限,方便設備管理,具備限時系統鎖定功能。
★支持第三方軟件G代碼文件。
技術規格
基 本 功 能 |
|
控制軸數 |
1~6軸(X、Y、Z、A、B、C) |
1軸:XC609MA, 2軸:XC609MB, 3軸:XC609MC, 4軸:XC609MD, 5軸:XC609ME, 6軸:XC609MF |
|
聯動軸數 |
全聯動 |
模擬主軸 |
2 |
主軸監控 |
有 |
最小指令單位 |
0.001毫米 |
最大指令值 |
±99999999×最小指令單位 |
快速進給速度 |
12000毫米/分 |
快速進給倍率 |
F0, 25%, 50%, 100% |
切削進給速度 |
12000毫米/分 |
進給速度倍率 |
0~150% |
電子齒輪比 |
1~65535: 1~65535 |
自動加減速 |
有 |
定位 |
G00 (可直線插補定位) |
插補 |
直線(G01)、圓?。?/span>G02/G03/G12)、螺旋線插補 |
返回參考點 |
自動返回參考點(G28) |
LCD |
3.5英寸TFT液晶屏,分辨率480X320 |
MDI軟體鍵 |
5個 |
單步進給 |
x1,x10,x100 |
通訊接口 |
U盤接口 |
外置手輪接口 |
有 |
I/O 接口 |
24/24(可擴展至96/96) |
暫停(秒) |
有 |
準停狀態 |
有 |
準停 |
有 |
存儲行程檢查 |
有 |
MDI運轉 |
有,支持多段運行 |
復位 |
有 |
跳段開關 |
有 |
單段運行 |
有 |
程序保護開關 |
有 |
自診斷功能 |
有 |
緊急停 |
有 |
電源 |
DC24V |
坐標系 |
機床坐標系(G53),工件坐標系(G92,G54~G59),局部坐標系(G52),坐標系平面指定 |
自動坐標系設定 |
有 |
小數點輸入 |
有 |
輔 助 功 能 |
|
輔助功能 |
M2位數,M代碼自定義,手動/MDI/自動方式控制主軸正轉、反轉、停 止;控制冷卻液啟停;控制潤滑啟停等 |
主 軸 功 能 |
|
主軸功能 |
雙主軸 |
攻絲 |
支持 |
主軸模擬輸出 |
有, 雙主軸 |
刀 具 功 能 |
|
刀具功能 |
支持分中對刀,三點定圓心對刀 |
刀具補償存儲器 |
-9999.999~9999.999,99 個 |
刀具補償 |
各軸長度補償 |
編 輯 操 作 |
|
編輯功能 |
參數、診斷按位輸入、程序編輯、MDI多程序段執行 |
存儲容量 |
512M |
存儲程序個數 |
500個 |
程序名的顯示 |
中文、英文、數字、組合 |
程序行查找 |
有 |
跳過任選程序段 |
有 |
程序開關 |
有 |
顯示 |
|
顯示 |
中文,英文 |
加工時間、零件數顯示 |
有 |
主軸轉速,M/S指令 |
有 |
主機尺寸 |
|
外形尺寸(長×寬×厚) |
235×158×80 |
開孔尺寸(長×寬) |
215×127 |
