基 本 功 能

控制軸數

3~6軸（X、Y、Z、A、B、C)

聯動軸數

全聯動

刀庫

支持，需要編輯刀庫代碼

主軸

2路模擬主軸,其中主軸1可用數字主軸(占用一個數字軸)

主軸監控

有

指令單位

0.001毫米

指令值

±99999999×指令單位

快速進給速度

30000毫米/分

快速進給倍率

F0, 25%, 50%, 75%,100%

脈沖方式

1：方向+脈沖 2：正交脈沖（如果驅動器支持，推薦，抗干擾更強）

可達頻率

100Khz,200Khz,500KHz可設置。（500KHz只有在所有軸正交輸出方式下才能實現）

進給速度倍率

0～150%

電子齒輪比

1～65535: 1～65535

自動加減速

有

高速小線段前瞻算法

有

手輪試加工

有

定位

G00 (可直線插補定位）

插補

直線（G01)、圓?。?/span>G02/G03/G12)、螺旋線插補

返回參考點

自動返回參考點（G28)

LCD

7英寸TFT液晶屏，分辨率800×480

MDI軟體鍵

8個

單步進給

x1，x10，x100

通訊接口

U盤接口

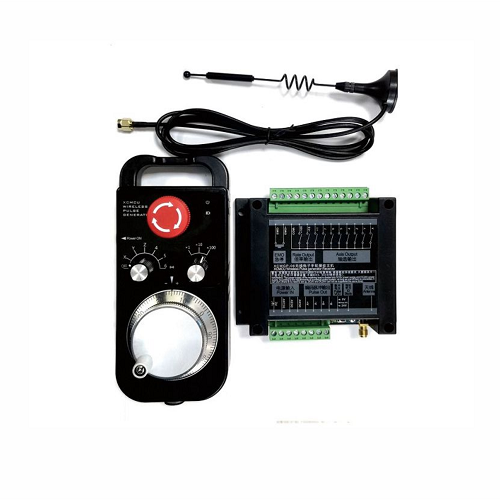

外置手輪接口

有

I/O 接口

24/24(可擴展至96/96)

暫停（秒）

有

準停狀態

有

準停

有

存儲行程檢查

有

MDI運轉

有，支持多段運行

復位

有

跳段開關

有

單段運行

有

程序保護開關

有

自診斷功能

有

緊急停

有

電源

單相 AC220V+10%-15%，50Hz±1Hz

坐標系

機床坐標系（G53)，工件坐標系（G92，G54～G59)，局部坐標系（G52)，坐標系平面指定

自動坐標系設定

有

小數點輸入

有

輔 助 功 能

輔助功能

M2位數，M代碼自定義，手動/MDI/自動方式控制主軸正轉、反轉、停 止；控制冷卻液啟停；控制潤滑啟停等

主 軸 功 能

主軸功能

雙主軸

數字主軸

主軸1支持，占用一路數字軸（Z軸不支持），轉速更穩定。

攻絲

支持

主軸模擬輸出

有, 雙主軸

刀 具 功 能

刀具功能

支持自動換刀，支持分中對刀，三點定圓心對刀

刀具補償存儲器

-9999.999～9999.999，99 個

刀具補償

刀長刀補和半徑刀補

編 輯 操 作

編輯功能

參數、診斷按位輸入、程序編輯、MDI多程序段執行

存儲容量

512M

存儲程序個數

500個

程序名的顯示

中文、英文、數字、組合

程序行查找

有

跳過任選程序段

有

程序開關

有

顯示

顯示

中文，英文

加工時間、零件數顯示

有

主軸轉速，M/S指令

有

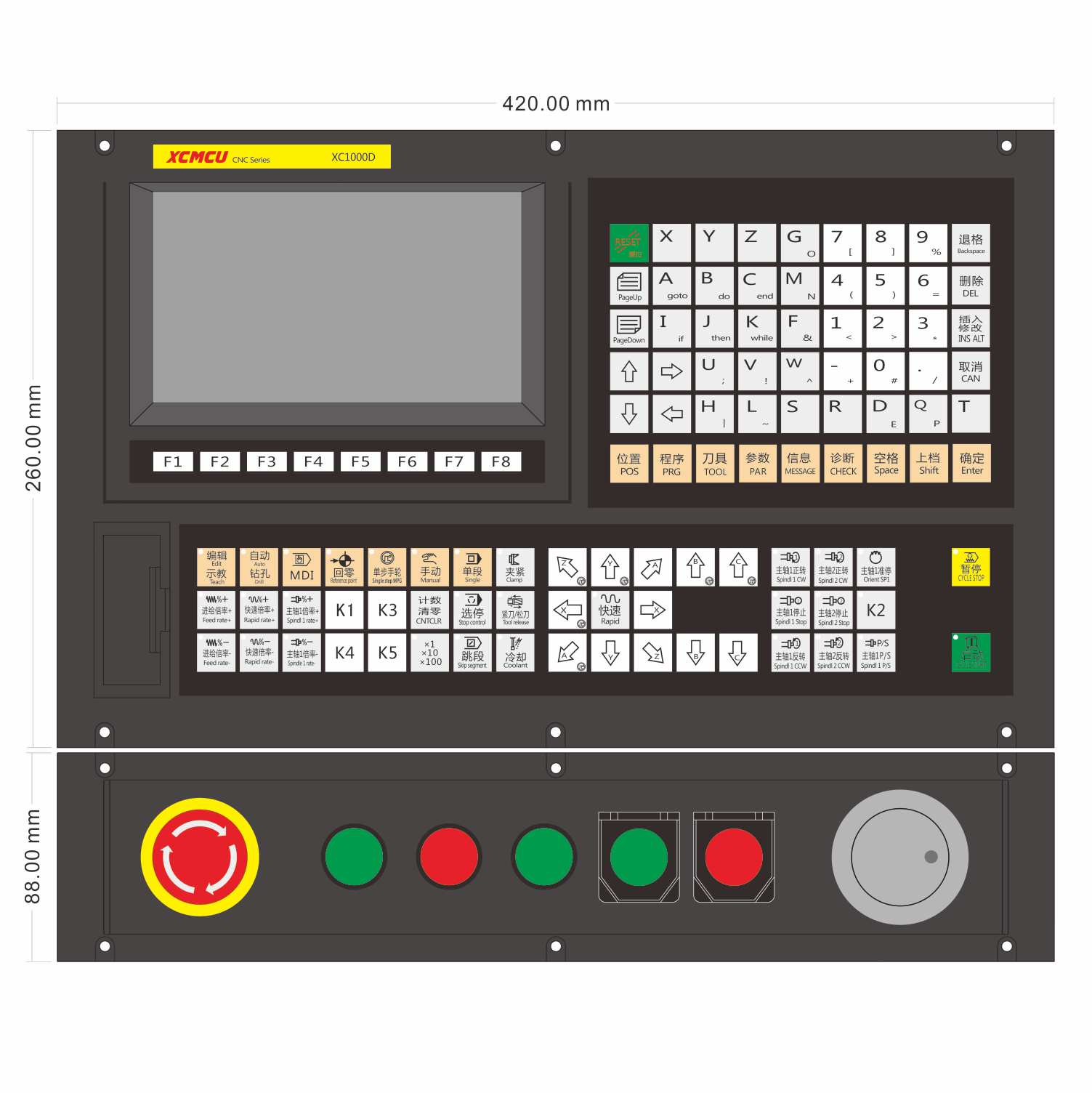

主機尺寸

外形尺寸（高×寬×厚）

420×260×80

開孔尺寸（高×寬）

393×233
