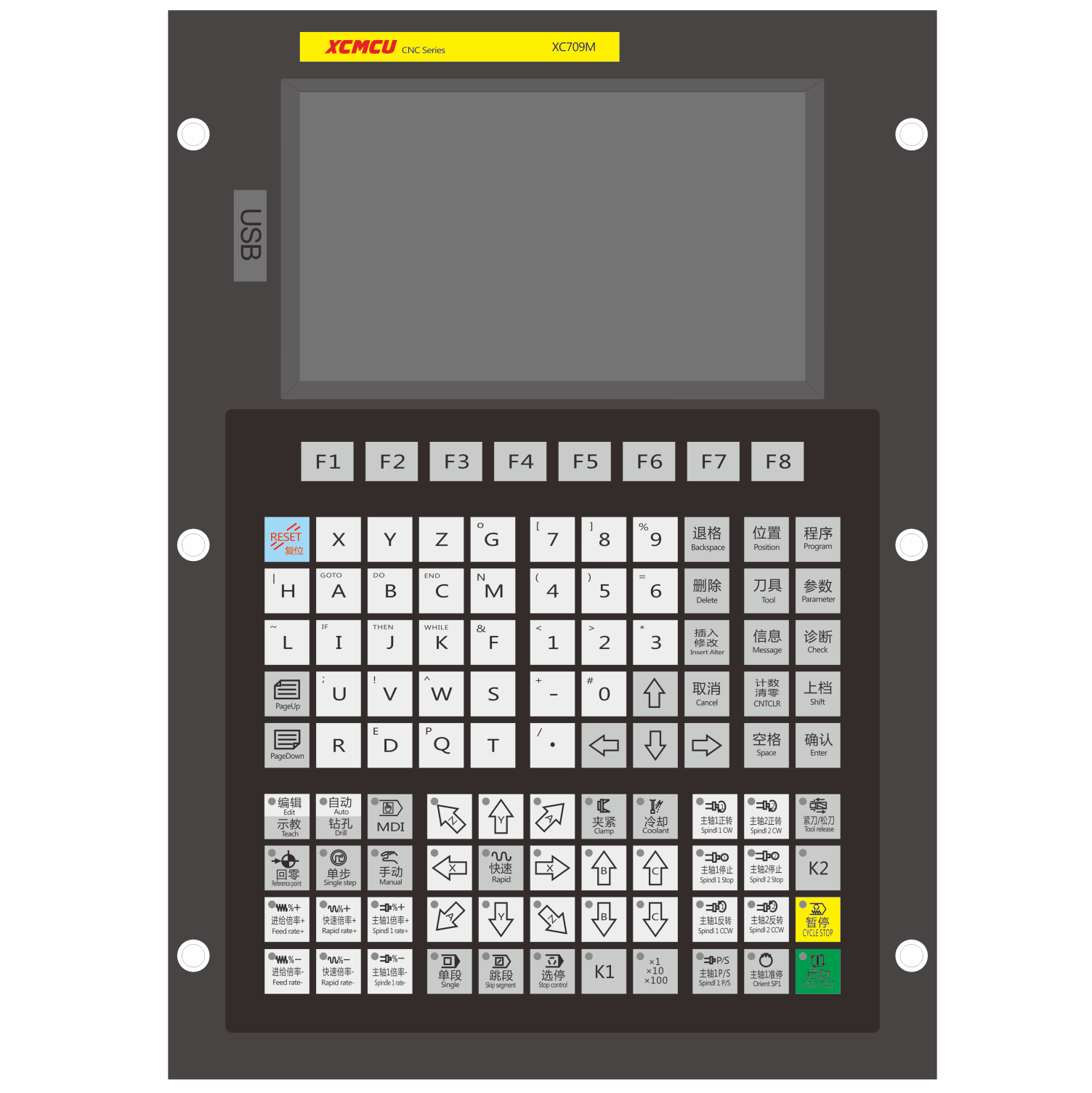

XC709M系列鉆攻多功能多用途數控系統

產品描述：XC709M系列鉆攻多功能多用途數控系統
在線訂購

XC709M系列鉆攻多功能多用途數控系統為我公司研制的新一代數控系統。支持鏜、攻、鉆加工及自動上料。采用了32位高性能微處理器，運用實時多任務控制技術和硬件插補技術，全聯動，0.001mm插補精度，可達速度30米/分。適用數控鉆床、專用機床、自動化設備、送料機器人等。

XC709M系列軟硬件特性：

★基于32位微處理器，全聯動，0.001mm插補精度，可達速度30米/分，支持方向+脈沖和正交脈沖。

★可同時運行3個程序（1個主程序，2個副程序）方便加工，上料，下料程序編寫。

★采用7英寸彩色寬屏LCD, 分辨率800X480， Windows界面風格。配備8個軟功能鍵，操作簡單易學。提供參數分類、報警日志、系統診斷等豐富顯示界面，方便調試維修。

★國際標準G指令，兼容FANUC系統指令。

★支持RS485覺對值伺服。

★40種G指令，支持鉆孔循環、攻絲循環。

★零件程序全屏幕編輯，內置512M海量程序空間，可儲存500個零件程序。

★具備USB接口，支持U盤文件讀寫、數據備份。

★輸入24(可擴展至96)點，輸出24(可擴展至96)點（自定義），靈活方便。

★中/英文操作界面，完整的幫助信息，操作更方便。

★系統采用插補前加減速控制。

★支持多級操作權限，方便設備管理，具備限時系統鎖定功能。

★支持自編程刀庫，可靈活使用多種刀庫。

★支持第三方軟件G代碼文件。

技術規格

基本功能
控制軸數	1~6軸（X、Y、Z、A、B、C)
控制軸數	1軸:XC709MA, 2軸:XC709MB, 3軸:XC709MC, 4軸:XC709MD, 5軸:XC709ME, 6軸:XC709MF
聯動軸數	全聯動
刀庫	支持，需要編輯刀庫代碼
主軸	2路模擬主軸,其中主軸1可用數字主軸(占用一個數字軸)
主軸監控	有
指令單位	0.001毫米
指令值	±99999999×指令單位
快速進給速度	30000毫米/分
快速進給倍率	F0, 25%, 50%, 75%,100%
脈沖方式	1：方向+脈沖 2：正交脈沖（如果驅動器支持，推薦，抗干擾更強）
可達頻率	100Khz,200Khz,500KHz可設置。（500KHz只有在所有軸正交輸出方式下才能實現）
進給速度倍率	0～150%
電子齒輪比	1～65535
自動加減速	有
定位	G00 (可直線插補定位）
插補	直線（G01)、圓弧（G02/G03/G12)、螺旋線插補
返回參考點	自動返回參考點（G28)
LCD	7英寸TFT液晶屏，分辨率800X480
軟體鍵	8個
單步進給	x1，x10，x100
通訊接口	U 盤接口
外置手輪接口	有
I/O 接口	24/24(可擴展至96/96)
暫停（秒）	有
準停狀態	有
準停	有
存儲行程檢查	有
MDI運轉	有，支持多段運行
復位	有
跳段開關	有
單段運行	有
程序保護開關	有
自診斷功能	有
緊急停	有
電源	單相 AC220V+10%-15%，50Hz±1Hz
坐標系	機床坐標系（G53)，工件坐標系（G92，G54～G59)，局部坐標系（G52)，坐標系平面指定
自動坐標系設定	有
小數點輸入	有
輔助功能
輔助功能	M2位數，M代碼自定義，手動/MDI/自動方式控制主軸正轉、反轉、停止；控制冷卻液?jiǎn)⑼＃豢刂茲?rùn)滑啟停等
主軸功能
主軸功能	雙主軸
數字主軸	主軸1支持，占用一路數字軸（Z軸不支持），轉速更穩定。
攻絲	支持
主軸模擬輸出	有, 雙主軸
刀具功能
刀具功能	支持自動換刀，支持分中對刀，三點定圓心對刀
刀具補償存儲器	-9999.999～9999.999，99 個
刀具補償	各軸長度補償
編輯操作
編輯功能	參數、診斷按位輸入、程序編輯、MDI多程序段執行
存儲容量	512M
存儲程序個數	500個
程序名的顯示	中文、英文、數字、組合
程序行查找	有
跳過任選程序段	有
程序開關	有
顯示
顯示語言	中文，英文
加工時間、零件數顯示	有
主軸轉速，M/S指令	有
主機尺寸
外形尺寸（高×寬×厚）	328×236×80
開孔尺寸（高×寬）	305×207
